1、系统总述

北京蓝泰吉科技有限公司针对能源行业应急指挥调度系统的特点和多年来音视频融合调度指挥行业的经验，发挥自身研发型企业的优点，长久以来持续跟进，反复调整、扩展，最终形成了集对讲、广播、音乐、会议、应急指挥、指挥调度的于一体的多媒体通讯应急指挥调度系统。从而解决了巡线或抢修人员应急处置的快速反应，有效的应急处置管理，整合多种通讯设备，协调多个部门协同指挥，统一调度的需求，解决了不同的通讯手段可随时在同一通话组中进行通话，应急、管理、处置等多方面的应用，解决了多媒体调度应急上的多种通讯手段进行有效的调度和管理。最终实现了高效化、智能化、数字化、信息化、标准化、现代化的多媒体通讯指挥调度体系的建设。

2、建设目标

当前对讲系统都是传统电话系统以及分散视频监控等，缺少通话对讲、广播音乐、报警管理、视频联动等综合统一的管理平台，是一套单独的系统，和其他通信系统和视频监控系统相互独立，系统融合性较差，不利于提高通信系统沟通效率，也无法向更先进的方向演进。

多媒体通讯指挥调度系统解决方案就是针对当前存在的各系统不能融合的问题而产生的一套高融合度、高效率、高可靠性的融合通信解决方案。建立一套多媒体通讯集中管理系统，以监控中心为指挥调度中心、联动巡线或抢修人员、应急指挥车等各部门的有线、无线多级对讲广播系统，可灵活方便的相互沟通与汇报，解决集中管理后各部门远距离的沟通问题；当突发灾害以及紧急情况发生时，及时快速人员的紧急调度和组织疏导，可快速的发布相关通知与信息，是减少人员伤亡和财产损失的重要措施，以及满足各种应急需求等。

3、系统方案设计

蓝泰吉多媒体通讯多媒体指挥调度系统作为稳定高效、科技先进的应急指挥调度解决方案，在IP专网基础上，将多种有线、无线通信方式融合到多媒体指挥调度平台中。并通过多媒体指挥调度台对微波、短波、超短波、 光纤、公网等多种通信方式进行指挥调度。当发生应急突发事件时，启用应急机动救援系统， 将现场图像通过无线网络传回到指挥监控中心。现有系统，已不能满足信息的及时传递、共享、互通、求助等需求。当出现紧急情况时，无法一键向监控中心或应急指挥车求助支援，应急指挥车、监控中心也不能及时了解现场实际情况，无法判断现场情况的严重性，影响领导支援决策，从而可能危及巡线或抢修人员的人身安全。

在传统的机制中，各通讯系统独立存在，不能有效实时的进行通讯调度，而监控中心对各监控点的监控一般都是使用录制或者轮播等方式，事故发生时，既不能在第一时间与管理人员取得联系，管理人员也无法通过现场监控实时了解现场情况，往往需要时候追溯，因此需要将原有系统进行集中管理改造，从而建立高效的调度指挥体系和快速反应体系。

在中心机房部署多媒体调度主机、视频转发服务器、视频会服务器等，在指挥中心安装调度台软件，可实现采集终端上传视频在中心大屏中显示，并可以将前端回传的视频或监控视频转发到其他终端。

前端应急指挥车中部署便携式基站，搭建应急区域的宽带专用LTE无线网络，巡线或抢修人员携带背负式终端、手持机，采集现场数据并回传到指挥车的数据存储中心。指挥车可以通过连接到公网或通过卫星，将数据直接回传到指挥中心，并可以接受到指挥中心的统一调度指挥，实现对现场紧急事件的协同协作处理。

前端巡线或抢修人员配备公网手持机或背负式单兵，实现基于公网的PoC对讲、实时回传，并可以与指挥车或者指挥中心实时互动。

通过部署的集群网关设备，将传统无线对讲系统与调度系统和PoC公网对讲系统对接，满足利旧需求。

支持通过E1中继接入运营商通讯线路，将原电话系统接入到调度系统中。

4、系统结构及功能总述

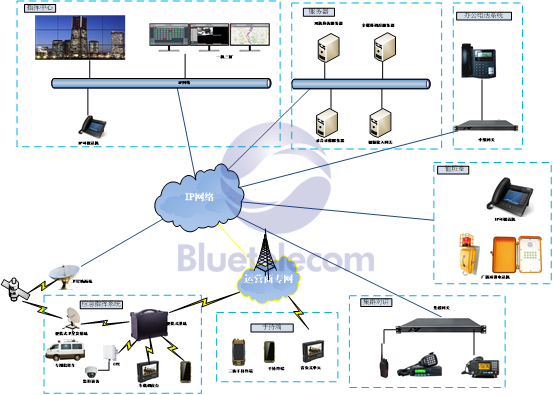

1）系统结构图

        （蓝泰吉多媒体通讯指挥调度系统结构功能示意图）

2)系统功能总述

1、系统的融合和交互

在中心机房建立的蓝泰吉指挥调度数据中心（包括：指挥调度主机、电话接入中继网关、视频网关、广播网关、录音录像服务器等设备）可将整个巡线或抢修中的所有音视频信息、资源进行整合、融合、储存、交互并最终实现各独立系统之间的通讯、交流、联动和数据共享。

可实现巡线或抢修中原有的电话、监控、报警、广播、对讲、会议等所有音视频相关系统和蓝泰吉指挥调度系统的融合对讲、通讯交流、联动控制等功能。

2、系统的管理和操作

在监控中心建立的蓝泰吉指挥调度管理中心，可实现对所有接入的音视频系统和前端设备进行点对点、点对面、点对系统的扁平化指挥、控制、管理和状态显示。

放置在监控中心的触摸屏广播对讲台或广播对讲触屏话机，可通过蓝泰吉自主研发的软件实现对所有接入系统和设备的指挥、操作、管理和状态显示，可实现对任意一个或多个前端设备进行文字、音频、视频或音视频等形式的交流。

蓝泰吉指挥调度系统可将所有信息展示在监控中心指挥大屏上，能够更有效直观的进行观看，也有助于多个管理者对事件进行分析和决策。

可实现诸如：一键呼叫、任意呼叫、多方通话、自动接听挂断来电，免提通话，大功率喇叭，定向超强拾音，智能降噪，在线、离线状态指示灯，报警接入、报警输出、音频输出、监听输出、与其他系统联动等功能

3、系统的内部交流

蓝泰吉指挥调度系统中的任意前端设备，可实现与任意一个或多个前端设备进行文字、音频、视频或音视频等形式的交流。

4、系统间的联动和控制

Ø  可实现与原有通讯系统（如：程控电话、爱峰对讲机、视频会议等系统）的音频、视频或音视频等形式的交流。

Ø  可对监控系统进行联动控制，实现对监控系统的操作、管理和显示，实现对讲时自动弹出相关位置监控画面等功能；

Ø  可对报警系统进行联动控制，实现对报警系统的操作和管理，实现远程报警同时联动监控系统自动弹出报警位置监控画面等功能；

Ø  可对广播系统进行联动控制，实现对广播系统的操作和管理，音乐播放、远程喊话、信息播报、紧急广播插播、挂断后续播等功能，还可联动监控系统对违规、违章行为进行通知、提醒和告警等功能；
